Mange boligejere opdager først behovet for samling af spær, når der kommer fugtskjolder på loftet, revner i tagpladerne eller synlige forskydninger i tagfladen. Det korte svar er, at en samling kun holder, når den er dimensioneret til de faktiske laster, udført med den rigtige fastgørelse og sikret med tilstrækkelig afstivning. På Sjælland ser vi især problemer, når en ældre tagkonstruktion ændres uden at rem, spærfod, undertag og den nye tagvægt vurderes samlet.
Hvorfor samling af spær er hjertet i dit tag
På en tagrenovering i en klassisk 60'er-villa på Sjælland begyndte opgaven med fugtskjolder på loftet. Først lignede det en utæt tagflade, men gennemgangen viste et svigtende samspil mellem spær, rem og tagfod. Når spærene ikke længere overfører kræfterne korrekt, kan tagfoden bevæge sig, undertaget miste sin opstramning, og tagplader eller tagsten blive belastet skævt.
En samling er ikke bare stedet, hvor to stykker træ mødes. Den er et kraftknudepunkt, der skal føre lodrette laster, vindpåvirkning og eventuel snelast fra tagfladen videre ned i vægge og fundament. Derfor skal du se samlingen som en del af hele opbygningen af tagkonstruktionen, ikke som en isoleret detalje.
Når den svage detalje påvirker hele taget
Vi oplever, at et tag godt kan se pænt ud nedefra, selv om en samling allerede arbejder forkert. Et spær kan rotere ved foden, en lask kan være utilstrækkeligt fastgjort, eller en tidligere rørgennemføring kan have fjernet for meget træ. Problemet bliver ofte tydeligt først, når konstruktionen udsættes for vind, fugt eller ændret tagbelastning.
BR18-materiale om store træspær understreger, at tagkonstruktioner i praksis skal afstives på tværs af spærenes plan, så lasterne kan optages korrekt, med Eurocode 5 og de danske nationale annekser som grundlag for de specifikke krav til afstivning (BR18's vejledning om store træspær). I en gennemgribende renovering springer vi derfor ikke projekteringen over. En løsning, der er acceptabel for den gamle tagopbygning, er ikke nødvendigvis tilstrækkelig, hvis du skifter tagmateriale, efterisolerer eller ændrer tagets geometri.
Praktisk regel: Hvis samlingen ændrer lastvejen, skal den vurderes som en konstruktionsændring, ikke som almindeligt snedkerarbejde.
Forberedelse, opmåling og planlægning før spærene rejses
Den bedste spæropgave begynder, før tømmeret ligger på pladsen. Vi starter med at kontrollere remmens planhed og måle muråbningernes vinkler. En skæv rem eller en væg, der ikke står vinkelret, bliver hurtigt forstørret oppe i tagkonstruktionen, hvor små fejl giver problemer med stern, undertag og tagdækning.
Derefter sammenholder vi den eksisterende spærafstand med den nye projektering. Det er vigtigt ved ombygning, fordi gamle huse sjældent følger de mål, man forventer ud fra en tegning. Vi kontrollerer også understøtninger, udhæng, taghældning og den planlagte tagvægt. Ved præfabrikerede spær skulle oplysninger som taghældning, spændvidde, spærafstand, understøtninger, udhæng og tagdækning historisk oplyses ved bestilling, og den ansvarlige skulle kontrollere mærkning samt skader efter transport og lagring (danske kontrol- og udførelseskrav for træspær).
Sådan laver vi en prøveopsætning
Vi samler det første spærpar på jorden som prøve. Her mærker vi vinkler, hanebånd, lasker og eventuelle kløer op, før noget løftes. Det første par fungerer som skabelon, og de øvrige transportdelte spær samles oven på samme skabelon, så serien får ens geometri og tolerance. Den metode anbefales også i en dansk montagevejledning om spær på byggepladsen (montagevejledning for spær på byggepladsen).
Materialerne skal passe til konstruktionen. Vi sorterer tømmeret efter den projekterede styrkeklasse, ser efter vrid og revner og kontrollerer fugt, før det lukkes inde. En vådsamling, hvor træet stadig arbejder, skal ikke forveksles med en tørsamling, der er udført under stabile forhold.
På pladsen skal følgende være afklaret:
- Dokumentation: Tegninger, statiske beregninger, samlingsdetaljer og afstivningsplan.
- Adgang: Stillads, løftegrej og en sikker arbejdsvej.
- Værktøj: Kapsav, rundsav, slagskruemaskine, sømpistol, vinkel, laser og målebånd.
- Arbejdsstation: Et plant afkortningsbord med plads til skabelonen.
- Afdækning: Tørt oplag med solide strøer, så træet ikke står direkte mod jord eller vand.
Spærtyper og samlingsmetoder i dansk byggeri
Spærtypen skal vælges efter husets geometri, ønsket lofthøjde, isoleringsplads og behovet for fri spændvidde. Der findes ikke én løsning, der passer lige godt til et parcelhus, en garage og en tilbygning.
Hanebåndsspær er en oplagt løsning, når tagetagen skal udnyttes. Hanebåndet begrænser spærenes bevægelse og indgår i den samlede lastvej. Samlingerne udføres ofte med lasker, søm, skruer eller beslag, men dimensioner og fastgørelser skal følge projektet.
Gitterspær bruges ofte over garager, carporte, parcelhuse og tilbygninger, hvor du ønsker en effektiv konstruktion med stor fri spændvidde. De enkelte trædele samles typisk fabriksmæssigt med tand- eller hulplader. TRÆ 59 beskriver spær samlet med hulplader og er baseret på Eurocode 5, mens den afløste TRÆ 28 i mange år fungerede som de facto-standard for værkstedsfremstillede spær (historikken for TRÆ-anvisninger).
Bjælkespær passer til flade eller let skrånende tage. Her kan samlingen ligge i en rem, ved en understøtningslinje eller i et bjælkelag, hvor beslag og eventuelle stålkomponenter skal overføre kræfterne uden at svække træet.
Hulpladespær er præcise og hurtige at rejse, men de er ikke en gør-det-selv-samling, hvor man flytter plader eller ændrer sømningen efter eget skøn. Undertaget skal samtidig passe til spærtypen, taghældningen og ventilationsprincippet, hvilket du kan læse mere om i hvad et undertag er.
| Spærtype | Typisk spændvidde | Samlingsmetode | Anvendelse |
|---|---|---|---|
| Hanebåndsspær | Afhænger af projekt og understøtninger | Lasker, søm, skruer og beslag | Villaer med udnyttet tagetage |
| Gitterspær | Afhænger af projekt og last | Tandplader eller hulplader | Garager, carporte, tilbygninger og parcelhuse |
| Bjælkespær | Afhænger af understøtning og tagopbygning | Beslag, lasker eller stålbjælkelag | Flade og let skrånende tage |
| Hulpladespær | Afhænger af fabrikstegning og last | Projekterede hulplader | Værkstedsfremstillede tagkonstruktioner |
Trin for trin selve samlingen på byggepladsen

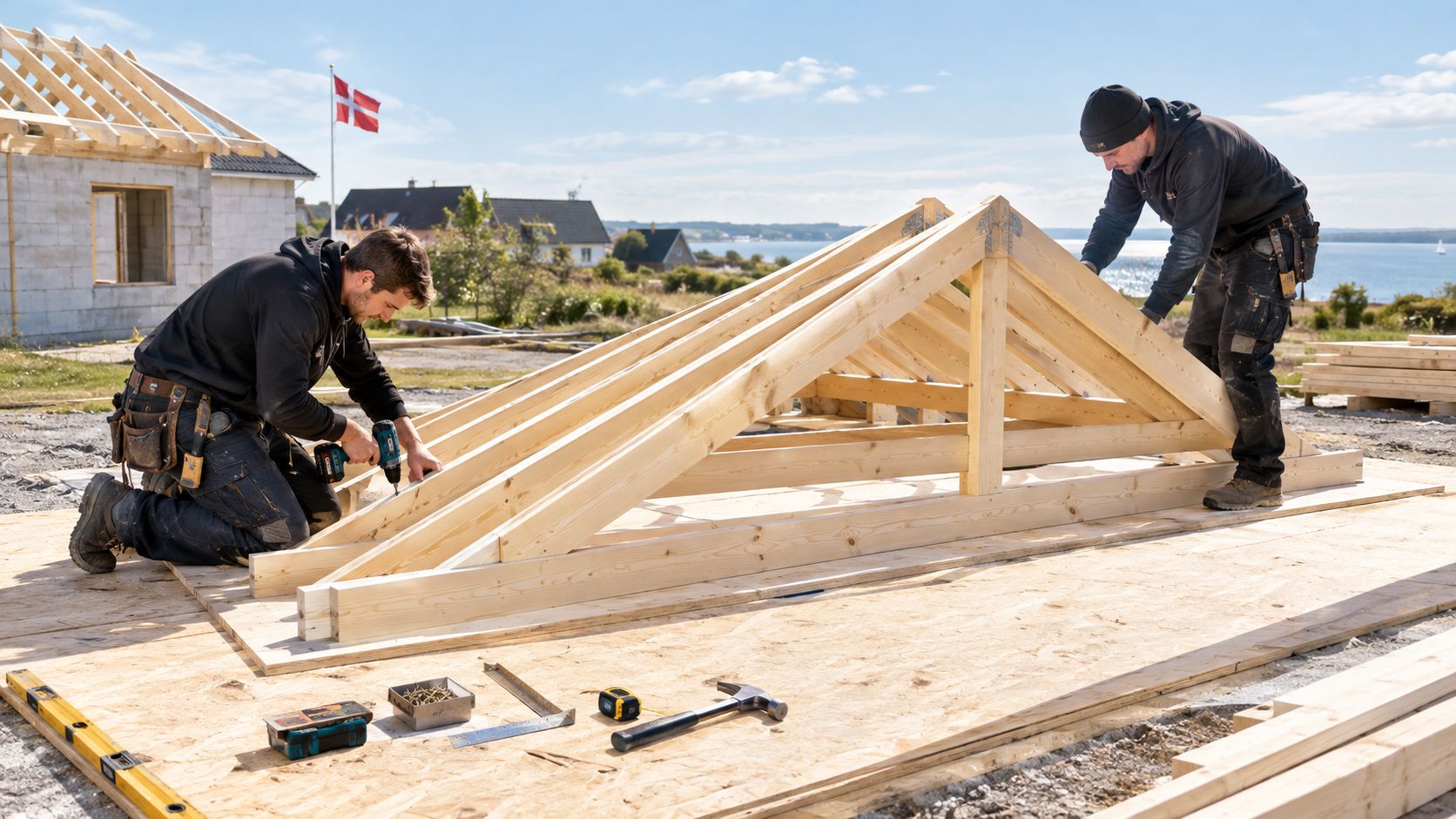

Vi begynder altid på et plant underlag. Det kan være et solidt arbejdsbord eller en kontrolleret montageflade, men det skal være stabilt nok til, at skabelonen ikke ændrer sig, mens samlingen udføres. Et skævt første spær bliver ellers kopieret videre til hele serien.
Først skabelonen
Læg de enkelte dele ud efter tegningen, og kontrollér rem, spærfod, kip, hanebånd og eventuelle kløer med tommestok, vinkel og laser. Markér alle samlingspunkter, før du borer eller fastgør. Vi kontrollerer især, at begge sider af spærparret har samme længde og vinkel.
Ved transportdelte spær samler vi ét komplet spær som reference. De øvrige spær lægges ovenpå, så samlingerne gentager den samme geometri i stedet for at blive målt på ny med øjemål.
Derefter fastgørelsen
Fastgørelsen kan bestå af vindtrækbånd, vinkelbeslag eller andre varmgalvaniserede beslag. Vi bruger kun den søm- eller skruetype, der er angivet til beslaget, og fylder ikke automatisk alle huller, hvis producentens montagevejledning siger noget andet. Et beslag med for få korrekte forbindelser er ikke det samme som et beslag, der er monteret rigtigt.
Søm og skruer skal sidde med de afstande, der fremgår af den statiske løsning. Træet må ikke flække, og et hul tæt på kanten må ikke flyttes uden en faglig vurdering.
Til sidst afstivning og kontrol
Tværafstivningen udføres med vindkryds, afstivningsbrædder eller den løsning, der står i projektet. BR18-vejledningen om store træspær gør afstivning på tværs af spærenes plan til et centralt krav, fordi spærene ellers kan bevæge sig samlet under påvirkning.
Danske tolerancedata angiver for bjælkespær i normal toleranceklasse, at den vandrette placering typisk må afvige ±5 mm, og at spring mellem spær højst må være 3 mm pr. meter (danske tolerancer for bjælkespær). Når spærene rejses parvis, fastgør vi dem midlertidigt med lægter, kontrollerer diagonalflugten og retter konstruktionen, før den endelige fastgørelse lukkes.
Typiske fejl i samlinger og hvornår de kan repareres

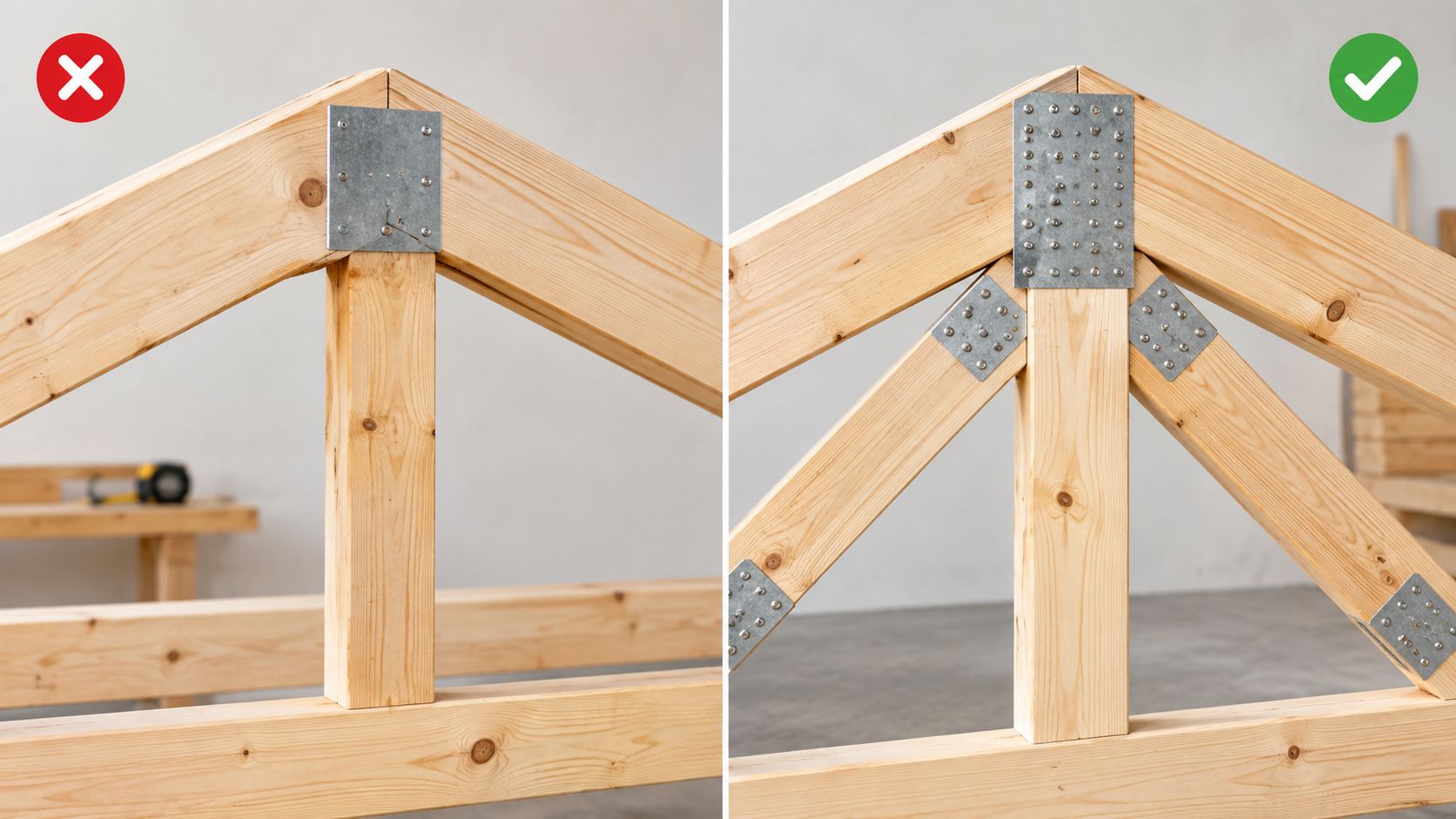

De fejl, vi oftest finder, er manglende vindafstivning, forkert eller utilstrækkelig fastgørelse i beslag og en spærdimension, der ikke passer til den aktuelle last. Det sidste sker især, når en boligejer skifter let tagdækning til en tungere løsning eller ændrer tagets opbygning uden at få konstruktionen beregnet igen.
En samling kan se solid ud, selv om sømmene sidder forkert, eller lasken ikke har tilstrækkeligt anlæg. Vindafstivning, der mangler, giver ikke nødvendigvis synlige problemer med det samme. Konstruktionen kan begynde at skride sidelæns, og derefter følger lægter, undertag og tagdækning med.
Forstærkning kræver en konkret vurdering
En løs eller underdimensioneret samling kan i nogle tilfælde forstærkes med stålbeslag, ekstra afstivning, pålaskning eller en ny understøtningslinje. Men vi skruer ikke bare en ekstra brætstump på siden og kalder det en løsning. Ved skarring med skråt blad og indlagt stålforstærkning afhænger styrken blandt andet af boltstørrelse, afstande og træsort, sådan som vejledningen om reparation af tagværker beskriver (reparation af tagværker).
Fugt, råd, svamp og borehuller fra installationer ændrer vurderingen. Træets reelle tilstand skal undersøges, og den samlede bæreevne skal vurderes, før en reparation vælges. I ældre eller fredede tagværker skal løsningen desuden tage hensyn til den eksisterende konstruktion og materialernes oprindelige virkemåde.
En forstærkning er kun billig, hvis den løser årsagen. Ellers betaler du først for lappen og senere for udskiftningen.
Fugt, ventilation, brand og energi spiller ind på samlingen

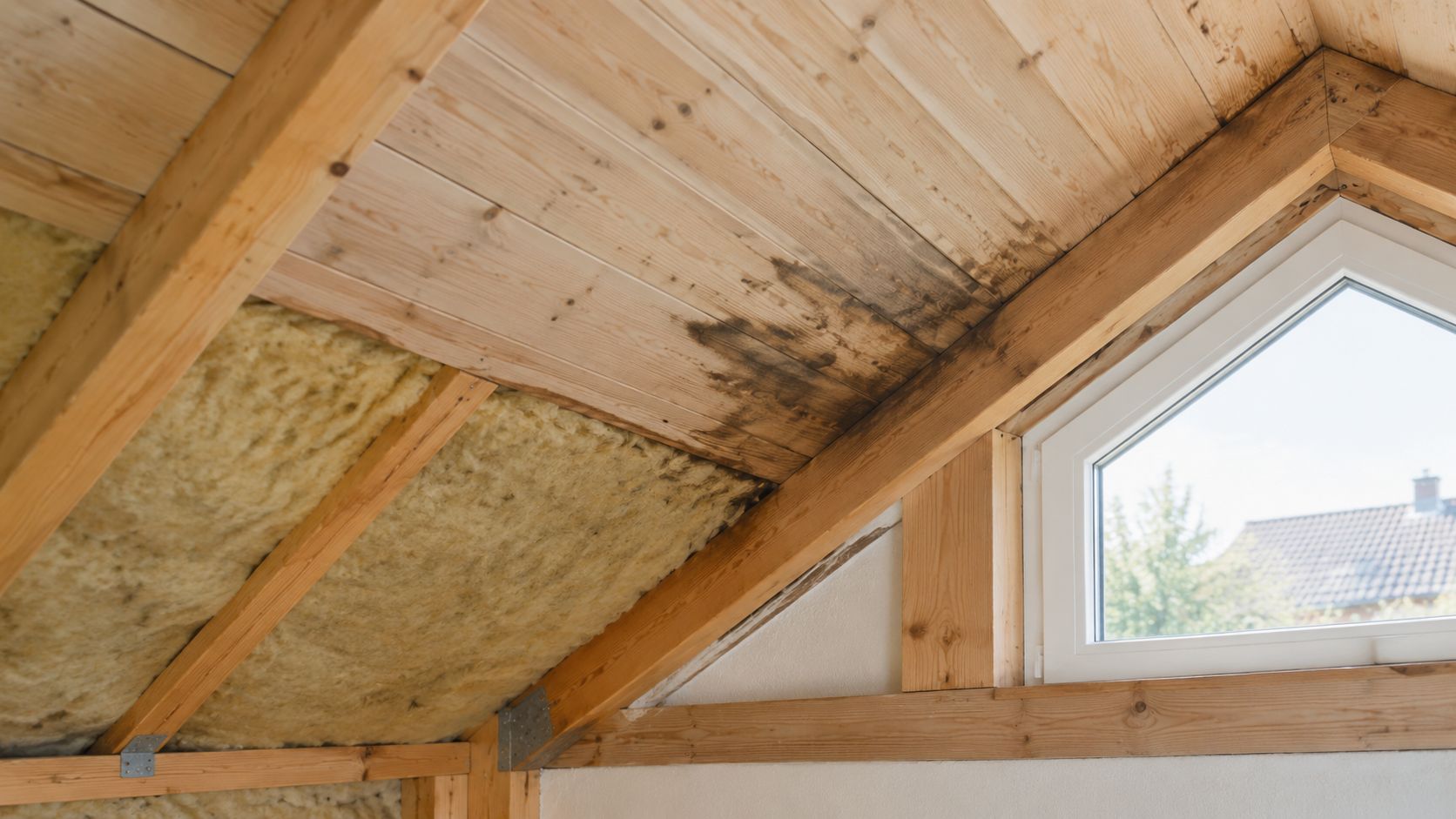

En spærforbindelse kan være mekanisk korrekt og stadig give problemer, hvis tagets fugt- og ventilationsforhold er forkerte. Varm, fugtig indeluft skal holdes ude af konstruktionen med en sammenhængende, lufttæt dampspærre, mens tagets kolde side skal kunne tørre gennem den projekterede ventilation. Ved samlinger og spærender er det især gennemføringer, afslutninger og komprimeret isolering, der kræver omhu.
Ved en energirenovering skal du også se på pladsen omkring spærene. En ny tagopbygning kan kræve forhøjelse af spærene eller en ekstra rem, så isoleringen kan indpasses uden at lukke ventilationsveje eller presse konstruktionen ud af balance. Hvis hele tagkonstruktionen udskiftes, inklusive spær og andre bærende dele, angiver SparEnergi et krav om en U-værdi på mindre end 0,12 W/m²K for den nye konstruktion (SparEnergi om isolering ved udskiftning af tagkonstruktion).
De vigtigste hensyn i samme detalje
| Parameter | Krav i praksis | Konsekvens for samlingen |
|---|---|---|
| Fugt | Konstruktionen skal kunne holdes tør og tørre ud | Samlinger må ikke blokere ventilation eller skabe fugtfælder |
| Lufttæthed | Dampspærren skal slutte tæt ved gennemføringer | Spærender og samlingspunkter skal kunne udføres uden utætheder |
| Brand | Lastfordeling og kollapsforhold skal vurderes efter BR18 | En enkelt samling må ikke svække de øvrige bærende dele |
| Energi | En komplet tagudskiftning skal projekteres med den relevante U-værdi | Spærhøjde, remme og isolering skal planlægges samlet |
| Tagdækning | Belastningen skal passe til spær og fastgørelser | Ændret materiale kan udløse ny statisk vurdering |
BR18's brandvejledning åbner for, at spær i et uudnytteligt tagrum kan udføres uden brandmodstandsevne, hvis kollaps af ét vilkårligt spær ikke påvirker bygningens øvrige bærende dele (BR18 om brand og bærende konstruktioner). Det gør samlingsdetaljer og lastfordeling vigtige, også når brandkravet ikke umiddelbart kan ses på det færdige tag. Ved flade tage og komplicerede ventilationsforhold bør du få hele princippet gennemgået, eksempelvis ved en ventileret tagkonstruktion ved fladt tag.
Samling af spær i praksis – hvad vi anbefaler
Når du skal beslutte, hvordan spærene skal samles, er der fire valg, der skal hænge sammen. Først vælger du spærtype og samlingsmetode efter husets geometri. Derefter skal spærene dimensioneres efter Eurocode 5, og fastgørelse samt tværafstivning skal følge beregningen. Til sidst skal løsningen fungere sammen med fugt, ventilation, brand og den isolering, du ønsker.
Det, der sjældent går galt, er den grundige forberedelse. Tørre materialer, præcis opmåling, en stabil skabelon og den rigtige dokumentation giver et langt bedre udgangspunkt end hurtig montage på en skæv rem. Det er også her, vi finder de fleste problemer, før de bliver dyre.
Gør-det-selv kan være realistisk for den øvede håndværker ved en enkel, mindre konstruktion, hvor tegningerne er klare, og der ikke ændres på de bærende forhold. Større spærfag, ældre tagværker, transportdelte spær og ændringer af tagets geometri bør du få udført eller kontrolleret af fagfolk. Det samme gælder, hvis du samtidig ændrer tagdækning, efterisolerer, indsætter tagvinduer eller laver en tilbygning.
